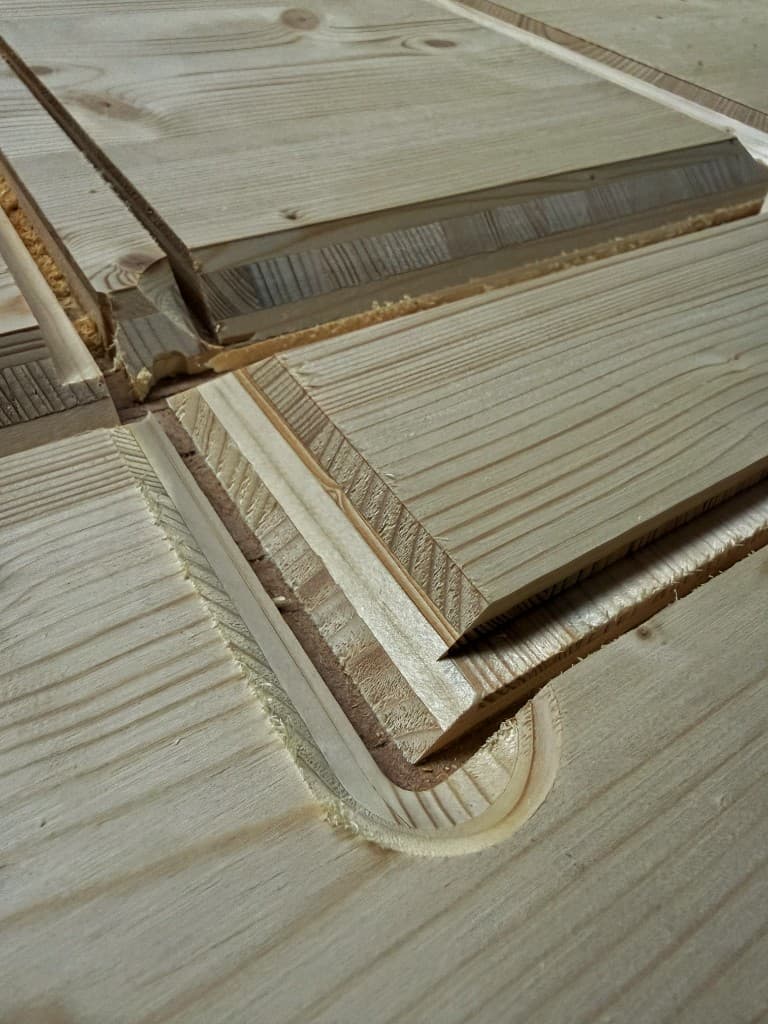

Mecanizado CNC de Tablero Tricapa (3 Plis): Cortes a Inglete 45° y Ensambles Invisibles

El tablero alistonado tricapa de madera maciza (comúnmente denominado 3 plis, tricapa o panel contralaminado de 3 capas en abeto, alerce o pino) es muy valorado en el interiorismo contemporáneo, proyectos de montaña y equipamiento comercial de alta gama. Compuesto por tres capas de madera maciza encoladas con las fibras cruzadas bajo presión, combina la calidez y textura de la madera natural con una estabilidad dimensional sobresaliente, eliminando las deformaciones habituales de la madera maciza tradicional.

En la fabricación de módulos, mostradores de recepción y mobiliario minimalista, la unión a inglete de 45° es la técnica predilecta para ocultar los cantos y aportar al mueble la apariencia de un bloque de madera continuo y macizo.

¿Por qué mecanizar los ingletes de 45° directamente en CNC?

En carpintería tradicional, realizar cortes a inglete de 45° en tableros de gran formato mediante escuadradora presenta importantes dificultades:

• Manipulación pesada: Desplazar tableros de 2 a 3 metros apoyados contra una guía inclinada suele requerir dos operarios y aumenta el riesgo de arañazos o errores angulares.
• Riesgo de astillado: El abeto y las coníferas presentan fibras blandas que se desprenden con facilidad en las aristas vivas al cortar con disco de sierra.
• Variaciones angulares: Mantener un ángulo rigurosamente idéntico a lo largo de piezas extensas resulta complejo mediante avance manual.

En el taller de Alcyde, mecanizamos estos cortes a inglete directamente sobre nuestra fresadora CNC de 3 ejes con mesa de vacío, en una única operación de nesting.

Ventajas técnicas del corte a inglete en fresadora CNC

1. Precisión angular constante: El ángulo queda determinado por el perfil cónico de nuestra fresa de metal duro a 45°. Sin desajustes mecánicos de guía: el ángulo permanece exacto de principio a fin.
2. Continuidad de la veta (efecto cascada / waterfall): Al mecanizar las piezas adyacentes una junto a otra en el mismo tablero, el dibujo natural de las vetas de la madera continúa sin interrupción entre las caras unidas.
3. Cero repasos manuales: Las piezas salen del centro de mecanizado totalmente perfiladas, biseladas y taladradas. Quedan listas para su encolado inmediato en taller o montaje en obra, sin pasar por tupi ni escuadradora.
4. Aristas vivas y limpias: La evacuación superior de viruta y la sujeción firme por depresión evitan desgarros en las caras vistas.

Aplicaciones habituales

• Mobiliario a medida: Módulos abiertos, estanterías, muebles para televisión y consolas monolíticas en abeto o alerce tricapa.
• Espacios comerciales y hostelería: Mostradores de recepción, barras de atención, expositores retail y revestimientos de islas.
• Arquitectura interior: Forrado de pilares, recrecido de vigas y marcos con juntas invisibles sin testa vista.

Capacidades técnicas y formatos admitidos

• Especies mecanizables: Abeto tricapa, alerce, pino Douglas, pino silvestre, roble europeo tricapa.
• Espesores habituales: 19 mm, 22 mm, 27 mm, 32 mm y 40 mm.
• Mecanizados complementarios: Taladros de unión (Sistema 32, herrajes Lamello Cabineo / Clamex P, espigas), ranuras para fondos y cajeados para perfiles LED.
• Formatos de archivo aceptados: Planos vectoriales o modelos 3D a escala 1:1 en formato DXF, DWG, STEP o PDF acotado.

Preguntas frecuentes

¿Cómo se realiza el encolado de una unión a 45° salida de la CNC?
Al estar los biseles rectificados con total planitud, el método más rápido y eficaz consiste en alinear las caras exteriores en plano con cinta adhesiva reforzada de alta resistencia, aplicar cola de madera (D3 o D4) en el chaflán y abatir el ángulo a 90°. La cinta mantiene la presión durante el fraguado.

¿Se pueden incorporar herrajes desmontables en cortes a 45°?
Sí. Podemos realizar cajeras específicas para herrajes de unión desmontables a inglete (como los sistemas Lamello Clamex P-14/10 Medius o espigas inclinadas), lo que permite transportar los muebles en paquete plano (flat-pack) para un ensamblaje sencillo en destino.

¿Suministráis vosotros los tableros tricapa?
Podemos gestionar el suministro de los tableros tricapa de calidad carpintería (caras lijadas calidad A/B o B/C) a través de nuestros distribuidores de madera, o bien trabajar directamente sobre tableros aportados por el cliente.

¿Cuáles son los plazos habituales de mecanizado?
Para un conjunto de módulos o un proyecto completo de mobiliario, el plazo habitual se sitúa entre 3 y 5 días laborables tras la validación de los planos de despiece y la recepción del material.
