Del Modelo 3D al Taller CNC: Nuestro Motor de Módulos Desarrollado en Fusion 360

En el diseño de interiores y la carpintería técnica, el modelado 3D de muebles a medida suele ser una fase lenta y propensa a fallos. Dibujar cada tablero individualmente, colocar manualmente las filas de taladros del sistema 32 mm, restar el espesor de los cantos y ajustar los mecanizados para herrajes genera riesgos constantes de error entre la oficina técnica y el control numérico.

Para responder a las demandas de subcontratación de nuestros clientes carpinteros, arquitectos de interiores y montadores con la máxima agilidad, en ALCYDE hemos desarrollado una herramienta paramétrica propia integrada en Autodesk Fusion 360. Esta solución genera en pocos segundos conjuntos completos de módulos listos para el mecanizado CNC, con todas las uniones mecánicas ya calculadas.

1. La Lógica del Taller en el Corazón del Modelado

En lugar de utilizar bloques 3D fijos o software cerrado tradicional, programamos un motor paramétrico adaptado a la operativa real de nuestro centro de mecanizado.

A partir de parámetros clave — altura, anchura, profundidad y grosor exacto del tablero (18 mm, 19 mm, contrachapado fenólico calibrado o MDF técnico) —, la estructura del mueble se recalcula automáticamente:

• Gestión de solapes: Selección directa entre costados pasantes, bases/techos prioritarios o cortes a inglete a 45°.
• Traseras: Integración paramétrica de ranuras (trasera embutida) o rebajes (trasera atornillada), aplicando holguras de montaje precisas.
• Líneas de taladro Sistema 32: Distribución automática de cremalleras para baldas regulables y distancias normalizadas (sistema 32 mm estándar compatible con herrajes Blum, Hettich o Grass) para guías de cajón y bases de bisagra.

2. Integración Directa de Sistemas de Ensamblaje Industrial

La ventaja decisiva de este desarrollo radica en el mecanizado exacto de los principales herrajes del mercado:

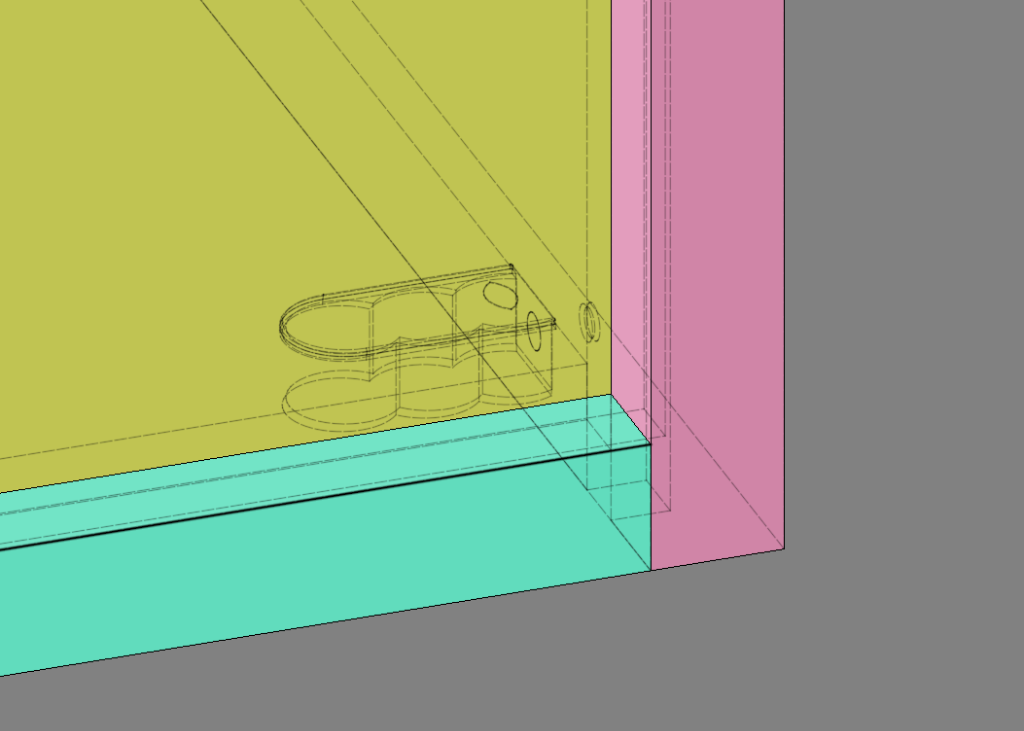

2.1 Conectores Cabineo (Lamello)

El conector monobloque Cabineo desarrollado por Lamello está optimizado para mecanizado sobre mesa de vacío (guía de Nesting). El plugin posiciona automáticamente los cajeados y los taladros guía directamente sobre la cara del tablero. El mecanizado se efectúa en una sola operación sin necesidad de taladro en el canto mediante centros de 5 ejes, reduciendo sustancialmente los costes de producción.

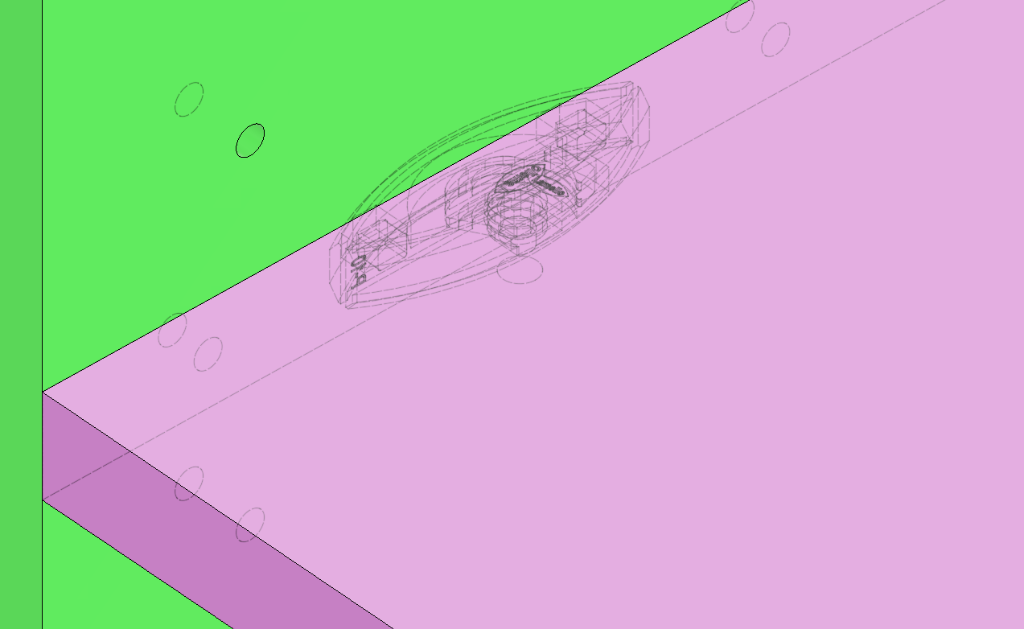

2.2 Herrajes Clamex P-System

Para ensamblajes desmontables invisibles y mobiliario de alta gama, el motor incorpora la geometría de fresado en T para conectores desmontables Clamex P-System de Lamello (especialmente Clamex P-14 y Clamex P-10). Las trayectorias de fresa quedan calibradas para una inserción sin holgura y un bloqueo invisible mediante cuarto de vuelta.

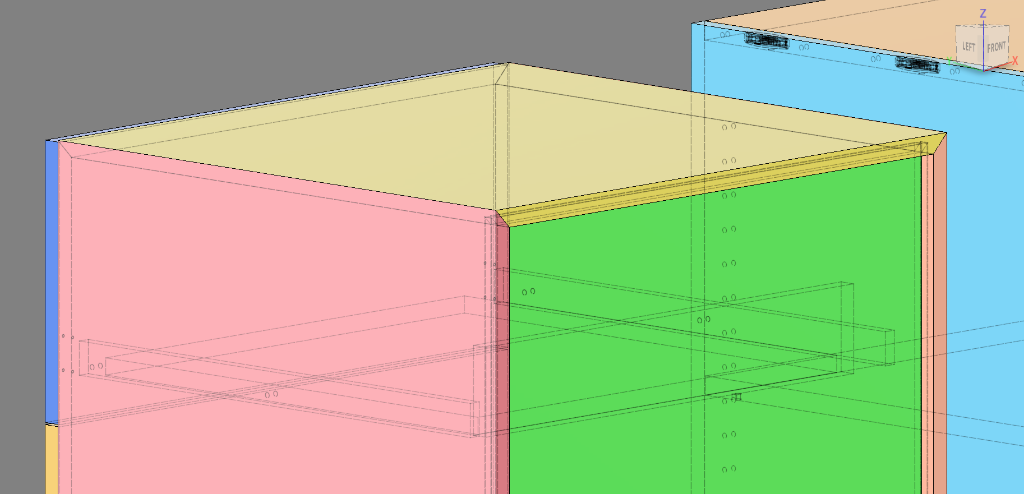

2.3 Uniones a Inglete a 45°

Para frentes lacados o diseños arquitectónicos donde el canto del tablero no debe quedar visible, el plugin calcula ingletes a 45°. Los herrajes de unión (lengüetas o cajeados Clamex para inglete) se posicionan con absoluta precisión geométrica.

3. Cero Transcripción Manual: Del 3D al Nesting CNC

En un flujo convencional, transferir archivos de CAD a CAM exige exportar planos DXF, reasignar capas, definir profundidades de corte a mano y redibujar mecanizados de herrajes.

Con nuestro sistema desarrollado para nuestro servicio de mecanizado CNC en Toulouse:

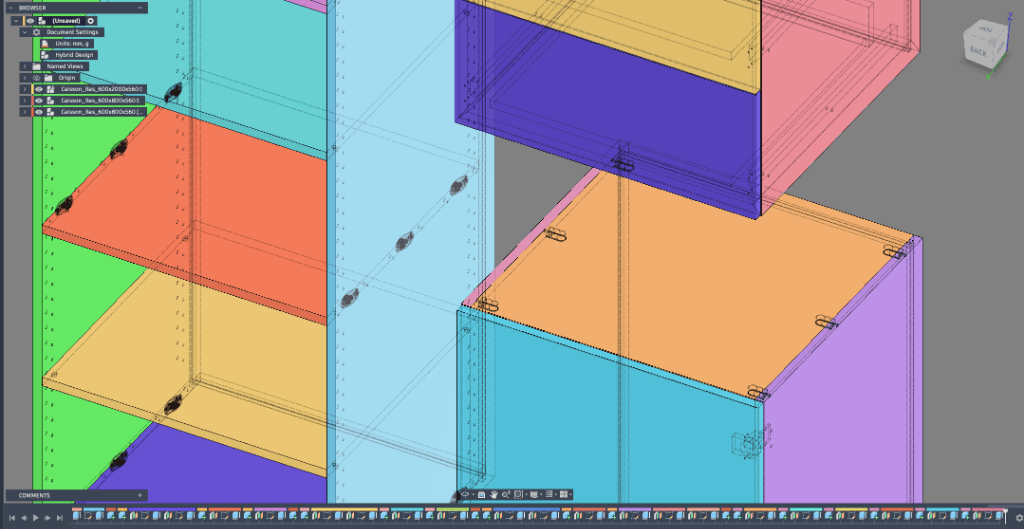

1. Validación 3D Inmediata: El conjunto se revisa en pantalla, asegurando que cada conector coincida exactamente con su mecanizado receptor.
2. Nesting Automático: Las piezas pasan directamente a nuestro optimizador de calepinaje para corte en máquina CNC de gran formato.
3. Etiquetado y Trazabilidad: Cada pieza mecanizada sale de la mesa con etiqueta identificativa, orientación del veteado y ubicación de sus herrajes.

4. Ventajas Concretas para Sus Proyectos

Para los profesionales de la carpintería que externalizan sus proyectos con ALCYDE a través de nuestro servicio de subcontratación en carpintería y agenciamiento:

• Presupuestos y Estudios Ágiles: Convertimos sus despieces o bocetos acotados en archivos listos para máquina en 24 a 48 horas laborables.
• Tolerancia y Escuadrado: El fresado CNC respeta tolerancias de +/- 0,1 mm, garantizando un ensamblaje inmediato y sin ajustes manuales en obra.
• Entrega en Flat-Pack: Los componentes se suministran mecanizados, etiquetados y embalados en plano, liberando capacidad productiva en su taller y optimizando el transporte.

Conclusión

El desarrollo de software interno en ALCYDE responde a una prioridad clara: poner la precisión digital al servicio de la carpintería técnica. Tanto para un módulo individual de geometrías singulares como para grandes series destinadas a oficinas o viviendas, nuestro flujo digital garantiza una fabricación precisa, rápida y sin sorpresas.
